Tiêu chuẩn ANSI là gì? Thông số kỹ thuật tiêu chuẩn mặt bích ANSI

3 Tháng Chín, 2022 | inoxgiare.vn

Tiêu chuẩn ANSI là gì? Thông số tiêu chuẩn mặt bích ANSI là nội dung mà Inoxgiare.vn chia sẻ trong bài viết này. Ngoài ra các bạn có thểm tham khảo thêm các tiêu chuẩn khác ở bên dưới đây

Tiêu chuẩn ANSI là gì?

ANSI là viết tắt từ American National Standards Institute trong tiếng Anh và dịch ra tiếng Việt có nghĩa là Viện Tiêu chuẩn Quốc gia Hoa Kỳ. Đây là một tin tổ chức phi lợi nhuận chuyên giám sát sự phát triển của các tiêu chuẩn đồng thuận tự nguyện cho các sản phẩm, dịch vụ, quy trình, hệ thống và nhân sự tại Hoa Kỳ. Tổ chức cũng điều phối các tiêu chuẩn của Hoa Kỳ với các tiêu chuẩn quốc tế để các sản phẩm của Mỹ có thể được sử dụng trên toàn thế giới. Website của ANSI là https://www.ansi.org/

Tiêu chuẩn ANSI được công nhận tiêu chuẩn được phát triển bởi đại diện của các tổ chức tiêu chuẩn khác , cơ quan chính phủ , nhóm người tiêu dùng , công ty và những người khác. Những tiêu chuẩn này đảm bảo rằng các đặc tính và hiệu suất của sản phẩm là nhất quán, rằng mọi người sử dụng cùng các định nghĩa và thuật ngữ, và các sản phẩm đó được thử nghiệm theo cùng một cách. ANSI cũng công nhận các tổ chức thực hiện chứng nhận sản phẩm hoặc nhân sự phù hợp với các yêu cầu được quy định trong tiêu chuẩn quốc tế.

logo tiêu chuẩn ansi

Hình: Logo ANSI

Trụ sở của tổ chức nằm ở Washington, DC của văn phòng hoạt động của ANSI nằm ở thành phố New York . Ngân sách hoạt động hàng năm ANSI được tài trợ bởi việc bán các ấn phẩm, phí thành viên và lệ phí, dịch vụ kiểm định, các chương trình dựa trên lệ phí và các chương trình tiêu chuẩn quốc tế.

Lịch sử hình thành ANSI

ANSI ban đầu được thành lập vào năm 1918, khi năm xã hội kỹ thuật và ba cơ quan chính phủ thành lập Ủy ban Tiêu chuẩn Kỹ thuật Hoa Kỳ ( AESC ). Năm 1928, AESC trở thành Hiệp hội Tiêu chuẩn Hoa Kỳ ( ASA ). Năm 1966, ASA được tổ chức lại và trở thành Viện Tiêu chuẩn Hoa Kỳ ( USASI ). Tên hiện tại đã được thông qua vào năm 1969.

Trước năm 1918, năm xã hội kỹ thuật sáng lập này:

Viện Kỹ sư Điện Hoa Kỳ (AIEE, nay là IEEE )

Hiệp hội kỹ sư cơ khí Hoa Kỳ (ASME)

Hiệp hội kỹ sư xây dựng Mỹ (ASCE)

Viện Kỹ sư Mỏ Hoa Kỳ (AIME, hiện là Viện Kỹ sư Mỏ, Luyện kim và Dầu khí Hoa Kỳ )

Hiệp hội thử nghiệm và vật liệu Mỹ (nay là ASTM International ) đã từng là thành viên của Hiệp hội Kỹ thuật Hoa Kỳ (UES). Theo lệnh của AIEE, họ đã mời các Bộ Chiến tranh, Hải quân Hoa Kỳ (kết hợp vào năm 1947 để trở thành Bộ Quốc phòng hoặc DOD) và Thương mại [6] để tham gia thành lập một tổ chức tiêu chuẩn quốc gia.

Theo Adam Stanton, thư ký thường trực đầu tiên và là người đứng đầu các nhân viên vào năm 1919, AESC bắt đầu như một chương trình đầy tham vọng và một chút khác. Nhân viên trong năm đầu tiên bao gồm một giám đốc điều hành, Clifford B. LePage, người được vay từ một thành viên sáng lập, ASME. Ngân sách hàng năm của $ 7,500 đã được cung cấp bởi các cơ quan sáng lập.

Năm 1931, tổ chức (đổi tên thành ASA năm 1928) trở thành liên kết với Ủy ban Quốc gia Hoa Kỳ của Ủy ban Kỹ thuật Điện Quốc tế ( IEC ), được thành lập vào năm 1904 để phát triển các tiêu chuẩn điện và điện tử.

Thành viên của ANSI

Các thành viên của ANSI là các cơ quan chính phủ, các tổ chức, các cơ quan học thuật và quốc tế, và các cá nhân. Tổng cộng, Viện đại diện cho lợi ích của hơn 270.000 công ty và tổ chức và 30 triệu chuyên gia trên toàn thế giới.

Bảng tiêu chuẩn ANSI

ANSI được chia thành chín bảng khác nhau. Các bảng này có liên quan đến việc xem xét các tiêu chuẩn để đảm bảo chúng có hiệu quả.

  • HDSSC - Tiêu chuẩn an ninh quốc phòng và an ninh quốc gia ANSI
  • ANSI-NSP - Bảng tiêu chuẩn công nghệ nano ANSI
  • IDSP - ID Tiêu chuẩn quản lý bảo vệ ID và ID
  • EESCC - Phối hợp tiêu chuẩn hiệu quả năng lượng ANSI
  • NESCC - Phối hợp tiêu chuẩn năng lượng hạt nhân hợp tác
  • EVSP - Bảng tiêu chuẩn xe điện
  • ANSI-NAM - Mạng lưới về Quy định hóa học
  • ANSI-BSP - Bảng điều phối tiêu chuẩn nhiên liệu sinh học
  • HITSP - Bảng tiêu chuẩn công nghệ thông tin chăm sóc sức khỏe

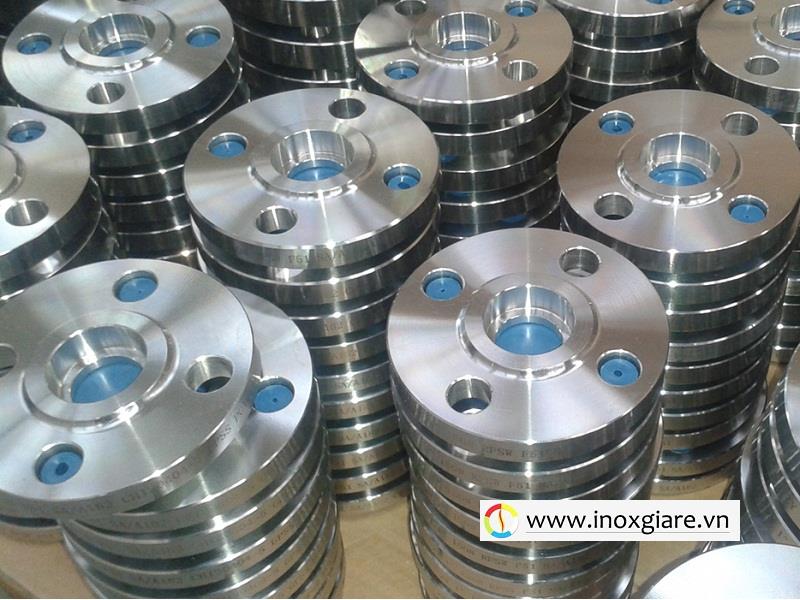

Tiêu chuẩn mặt bích ANSI B16.5 Class 150 -2500

Thông số tiêu chuẩn mặt bích ANSI B16.5 bao gồm các loại mặt bích như weld neck, slip-on, socket weld, threaded, lap joint, blind. Các mặt bích có kích thước từ 1/2" - 24" và có Class 150 - 2500. Quý vị có thể xem chi tiết ở bên dưới đây.

Tiêu chuẩn mặt bích ANSI Class 150



Nominal Pipe Size
NPS
(inches)

Class 150

Diameter of
Flange
(inches)

No.
of
Bolts

Diameter of
Bolts
(inches)

Diameter of
Bolt Holes
(inches)

Bolt
Circle
(inches)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-1/2

4

1/2

0.62

2-3/8

3/4

3-7/8

4

1/2

0.62

2-3/4

1

4-1/4

4

1/2

0.62

3-1/8

1-1/4

4-5/8

4

1/2

0.62

3-1/2

1-1/2

5

4

1/2

0.62

3-7/8

2

6

4

5/8

0.75

4-3/4

2-1/2

7

4

5/8

0.75

5-1/2

3

7-1/2

4

5/8

0.75

6

3-1/2

8-1/2

8

5/8

0.75

7

4

9

8

5/8

0.75

7-1/2

5

10

8

3/4

0.88

8-1/2

6

11

8

3/4

0.88

9-1/2

8

13-1/2

8

3/4

0.88

11-3/4

10

16

12

7/8

1

14-1/4

12

19

12

7/8

1

17

14

21

12

1

1.12

18-3/4

16

23-1/2

16

1

1.12

21-1/4

18

25

16

1-1/8

1.25

22-3/4

20

27-1/2

20

1-1/8

1.25

25

24

32

20

1-1/4

1.38

29-1/2
Bảng 1: Tiêu chuẩn ANSI class 150

Tiêu chuẩn mặt bích ANSI class 300



Nominal Pipe Size
NPS
(inches)

Class 300

Diameter of
Flange
(inches)

No.
of
Bolts

Diameter of
Bolts
(inches)

Diameter of
Bolt Holes
(inches)

Bolt
Circle
(inches)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

3/4

0.88

7-1/4

4

10

8

3/4

0.88

7-7/8

5

11

8

3/4

0.88

9-1/4

6

12-1/2

12

3/4

0.88

10-5/8

8

15

12

7/8

1

13

10

17-1/2

16

1

1.12

15-1/4

12

20-1/2

16

1-1/8

1.25

17-3/4

14

23

20

1-1/8

1.25

20-1/4

16

25-1/2

20

1-1/4

1.38

22-1/2

18

28

24

1-1/4

1.38

24-3/4

20

30-1/2

24

1-1/4

1.38

27

24

36

24

1-1/2

1.62

32
Bảng 2: Tiêu chuẩn ANSI class 300

Tiêu chuẩn mặt bích ANSI class 400

Nominal Pipe Size
NPS
(inches)

Class 400

Diameter of
Flange
(inches)

No.
of
Bolts

Diameter of
Bolts
(inches)

Diameter of
Bolt Holes
(inches)

Bolt
Circle
(inches)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

7/8

1

7-1/4

4

10

8

7/8

1

7-7/8

5

11

8

7/8

1

9-1/4

6

12-1/2

12

7/8

1

10-5/8

8

15

12

1

1.12

13

10

17-1/2

16

1-1/8

1.25

15-1/4

12

20-1/2

16

1-1/4

1.38

17-3/4

14

23

20

1-1/4

1.38

20-1/4

16

25-1/2

20

1-3/8

1.5

22-1/2

18

28

24

1-3/8

1.5

24-3/4

20

30-1/2

24

1-1/2

1.62

27

24

36

24

1-3/4

1.88

32

Bảng 3: Tiêu chuẩn ANSI class 400

Tiêu chuẩn mặt bích ANSI class 600

Nominal Pipe Size
NPS
(inches)

Class 600

Diameter of
Flange
(inches)

No.
of
Bolts

Diameter of
Bolts
(inches)

Diameter of
Bolt Holes
(inches)

Bolt
Circle
(inches)

1/4

3-3/8

4

1/2

0.62

2-1/4

1/2

3-3/4

4

1/2

0.62

2-5/8

3/4

4-5/8

4

5/8

0.75

3-1/4

1

4-7/8

4

5/8

0.75

3-1/2

1-1/4

5-1/4

4

5/8

0.75

3-7/8

1-1/2

6-1/8

4

3/4

0.88

4-1/2

2

6-1/2

8

5/8

0.75

5

2-1/2

7-1/2

8

3/4

0.88

5-7/8

3

8-1/4

8

3/4

0.88

6-5/8

3-1/2

9

8

7/8

1

7-1/4

4

10-3/4

8

7/8

1

8-1/2

5

13

8

1

1.12

10-1/2

6

14

12

1

1.12

11-1/2

8

16-1/2

12

1-1/8

1.25

13-3/4

10

20

16

1-1/4

1.38

17

12

22

20

1-1/4

1.38

19-1/4

14

23-3/4

20

1-3/8

1.5

20-3/4

16

27

20

1-1/2

1.62

23-3/4

18

29-1/4

20

1-5/8

1.75

25-3/4

20

32

24

1-5/8

1.75

28-1/2

24

37

24

1-7/8

2

33

Bảng 4: Tiêu chuẩn mặt bích ANSI class 600

Tiêu chuẩn mặt bích ANSI class 900

Nominal Pipe Size
NPS
(inches)

Class 900

Diameter of
Flange
(inches)

No.
of
Bolts

Diameter of
Bolts
(inches)

Diameter of
Bolt Holes
(inches)

Bolt
Circle
(inches)

1/2

4-3/4

4

3/4

0.88

3-1/4

3/4

5-1/8

4

3/4

0.88

3-1/2

1

5-7/8

4

7/8

1

4

1-1/4

6-1/4

4

7/8

1

4-3/8

1-1/2

7

4

1

1.12

4-7/8

2

8-1/2

8

7/8

1

6-1/2

2-1/2

9-5/8

8

1

1.12

7-1/2

3

9-1/2

8

7/8

1

7-1/2

4

11-1/2

8

1-1/8

1.25

9-1/4

5

13-3/4

8

1-1/4

1.38

11

6

15

12

1-1/8

1.25

12-1/2

8

18-1/2

12

1-3/8

1.5

15-1/2

10

21-1/2

16

1-3/8

1.5

18-1/2

12

24

20

1-3/8

1.5

21

14

25-1/4

20

1-1/2

1.62

22

16

27-3/4

20

1-5/8

1.75

24-1/2

18

31

20

1-7/8

2

27

20

33-3/4

20

2

2.12

29-1/2

24

41

20

2-1/2

2.62

35-1/2

Bảng 5: Tiêu chuẩn mặt bích ANSI class 900

Tiêu chuẩn mặt bích ANSI class 1500

Nominal Pipe Size
NPS
(inches)

Class 1500

Diameter of
Flange
(inches)

No.
of
Bolts

Diameter of
Bolts
(inches)

Diameter of
Bolt Holes
(inches)

Bolt
Circle
(inches)

1/2

4-3/4

4

3/4

0.88

3-1/4

3/4

5-1/8

4

3/4

0.88

3-1/2

1

5-7/8

4

7/8

1

4

1-1/4

6-1/4

4

7/8

1

4-3/8

1-1/2

7

4

1

1.12

4-7/8

2

8-1/2

8

7/8

1

6-1/2

2-1/2

9-5/8

8

1

1.12

7-1/2

3

10-1/2

8

1-1/8

1.25

8

4

12-1/4

8

1-1/4

1.38

9-1/2

5

14-3/4

8

1-1/2

1.62

11-1/2

6

15-1/2

12

1-3/8

1.5

12-1/2

8

19

12

1-5/8

1.75

15-1/2

10

23

12

1-7/8

2

19

12

26-1/2

16

2

2.12

22-1/2

14

29-1/2

16

2-1/4

2.38

25

16

32-1/2

16

2-1/2

2.62

27-3/4

18

36

16

2-3/4

2.88

30-1/2

20

38-3/4

16

3

3.12

32-3/4

24

46

16

3-1/2

3.62

39

Bảng 6: Tiêu chuẩn mặt bích ANSI class 1500

Tiêu chuẩn mặt bích ANSI class 2500

Nominal Pipe Size
NPS
(inches)

Class 2500

Diameter of
Flange
(inches)

No.
of
Bolts

Diameter of
Bolts
(inches)

Diameter of
Bolt Holes
(inches)

Bolt
Circle
(inches)

1/2

5-1/4

4

3/4

0.88

3-1/2

3/4

5-1/2

4

3/4

0.88

3-3/4

1

6-1/4

4

7/8

1

4-1/4

1-1/4

7-1/4

4

1

1.12

5-1/8

1-1/2

8

4

1-1/8

1.25

5-3/4

2

9-1/4

8

1

1.12

6-3/4

2-1/2

10-1/2

8

1-1/8

1.25

7-3/4

3

12

8

1-1/4

1.38

9

4

14

8

1-1/2

1.62

10-3/4

5

16-1/2

8

1-3/4

1.88

12-3/4

6

19

8

2

2.12

14-1/2

8

21-3/4

12

2

2.12

17-1/4

10

26-1/2

12

2-1/2

2.62

21-1/4

12

30

12

2-3/4

2.88

24-3/8

Bảng 7: Tiêu chuẩn mặt bích ANSI 2500

Nguồn tham khảo: https://www.engineeringtoolbox.com/flanges-bolts-dimensions-d_464.html

Xem thêm tiêu chuẩn ASME
